네트워크 관리사 2급 필기 [네트워크 일반] #4

와이어 샤크로 IPv4 주소 알아보기



1-1 정보를 표현하는 단위 (bit)와 IP 주소 체계



0과 1은 2가지를 표현할 수 있다. 이것이 1bit이다. 그럼 2bit는 몇개를 표현할 수 있을까? 아래와 같이

총 4개를 표현할 수 있다. 이것을 수학으로 거듭제곱이며 2의 2승이라고 표현한다. 8bit는 1byte가 되며

2의 8승이다. 총 256가지가 생긴다.



0,0

0,1

1.0

1.1



즉, 0부터 255 사이로 값을 표현할 수 있게 된다. 이것을 .으로 구분하는데 옥텟이라고 한다. 그렇게 최대 0.0.0.0 부터 255.255.255.255의 사이로 경우의 수가 생기며 이것을 32bit라고 한다. 40억개가 넘는 IP 주소가 만들어진다.



1-2 IPv4는 클래스 A, B, C, D로 나눠짐

40억개가 넘는 IP 주소들을 나눠서 사용하기 위해 A,B,C,D로 나눠서 쓴다.

Rage는 네트워크 ID의 범위이며 Network Address는 호스트 ID이다.

https://ko.ipshu.com/dns-ip/1.0.0.1#question2

DNS 서버 IP 주소: 1.0.0.1

여기에서 아이피를 검색해볼 수 있다.

1.0.0.1을 검색해보면 재밌는 서버가 나온다.

살면서 볼일이 없는 주소 0.0.0.0은 도대체 뭘까?

1-3 공인 IP와 사설 IP 확인 방법

공인 IP를 네이버에 검색하거나 구글에 내 IP 확인하기를 검색하면 공인 IP가 뜨게 된다. 구글에 재밌는 사이트가 하나 있는데 https://ip.pe.kr/ 바로 이곳이다.

내 아이피 확인 (My ip address) - ip.pe.kr

ip.pe.kr 홈페이지

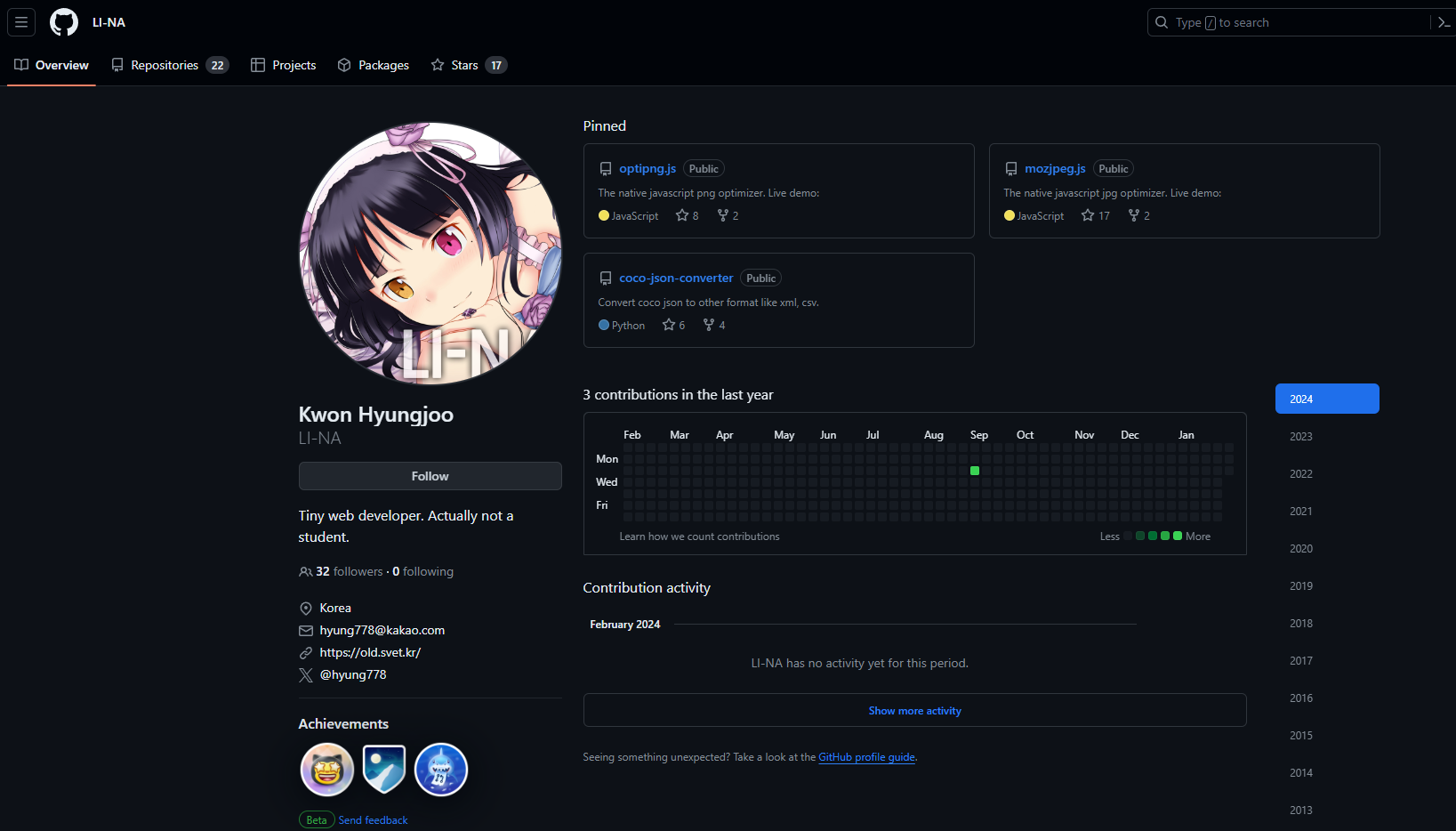

Kwon Hyung joo (권형주)라는 사람이 만들었다.

2015년에 만들어진 곳이다.

dbip api를 이용하여 IP 주소의 실제 위치를 알려주는 기능을 만들었다.

Team.ATDE 라는 곳에서 만들었나보다.

흠... 열심히 사시는 분..



2014년 무려 10년전 글들이..



암튼 cmd에서 ipconfig를 쳤을 때 192로 시작한다면 공유기에 의해 생긴 사설 IP인 것이고 모뎀과 직접 연결된 컴퓨터의 경우 공인 IP가 뜰 것이다.



1-3 IP 패킷 실제로 보기

https://www.wireshark.org/download.html

Wireshark · Download

wireshark를 깔아주자.

다른 덤프들도 깔아주자

npcap도 깔아주자

USB Pcap도 깔아주자



Packet capture을 줄여서 Pcap이라고 한다.

reboot now가 있으므로 저장한 이후에 피니시를 눌러주자.

wireshark의 처음 화면이다. 왼쪽 상단 위 톱니바퀴를 누르면 다른 이더넷으로 바꿔서 캡처할 수 있다.

1번째 패킷을 보면 IP 주소가 나오는데 192로 시작하는 것은 나의 IP이고 목적지(Destination)은 230.0.0.1이다.

230.0.0.1은 미국 IANA라는 기관에서 예약한 IP 주소이다. 2번째 계층에 있는 DNS 서버라고 한다.

https://www.novell.com/documentation/dns_dhcp/?page=/documentation/dns_dhcp/dhcp_enu/data/behdbhhj.html

Novell Documentation

https://securitymanjoseph94.tistory.com/6

와이어샤크를 이용해 IP패킷 분석하기

패킷 분석기를 이용하여 패킷을 가지고 IP Header를 확인해보자.

https://www.youtube.com/watch?v=8lFfi_NpvDs

IP 헤더를 와이어 샤크를 가지고 설명해준다.

https://en.wikipedia.org/wiki/Internet_Protocol_version_4#Header

Internet Protocol version 4 - Wikipedia

위키피디아에서 검색하는게 더 좋은 자료가 많다.

인터넷 프로토콜 버전 4, src(출발지) Dst(도착지) Header Length 20 bytes (5)는 헤더의 길이를 나타낸다. 패킷에 따라서 헤더의 길이는 조금씩 달라진다.



Version : ipv4를 의미한다.

Source address : 패킷이 출발한 IP 주소

Destination address : 패킷이 도착한 IP 주소

IHL(Internet Header Length) : 인터넷 헤더의 길이

DSCP : CS0 / ECN : Not-ECT



DSCP(Differentiated Services Code Point)는 무엇일까?

Differentiated Services Field Codepoints (DSCP)

https://access.redhat.com/documentation/ko-kr/red_hat_openstack_platform/16.2/html/networking_guide/dcsp-marking-egress-traffic_config-qos-policies

9.5. DSCP 표시 QoS 정책을 사용하여 네트워크 트래픽 우선 순위 지정 Red Hat OpenStack Platform 16.2 | Red Ha





DSCP : CS0 는 RFC 2474번 문서에서 확인할 수 있다.



원래는 ToS(Type of service)였다고 한다. 이후에 발전하여 DSCP로 변경되었다.



https://en.wikipedia.org/wiki/Type_of_service

Type of service - Wikipedia

https://www.cisco.com/c/ko_kr/support/docs/quality-of-service-qos/qos-packet-marking/10103-dscpvalues.html

차별화된 서비스 코드 포인트를 사용하여 QoS(Quality of Service) 정책 구현

http://www.ktword.co.kr/test/view/view.php?no=769

DiffServ

http://www.ktword.co.kr/test/view/view.php?m_temp1=574&id=557

QoS

요약하자면 원래는 Tos였다가 DSCP로 바뀌게 되었고 DSCP는 DiffServ를 구현하기 위해 설정하는 값이다. 우선순위에 따라서 패킷을 나누고 등급을 매겨 좀 더 안정적으로 통신이 되도록 하기 위해(Qos)사용된다. 트레픽에 따라 적용되는 값을 다르게 설정할 수 있는데 멀티미디어, 음성신호, 실시간 대화, 휴대폰, 네트워크 제어 등으로 구분한다.

각 값에 대한 설명을 chatgpt로 확인할 수 있다.

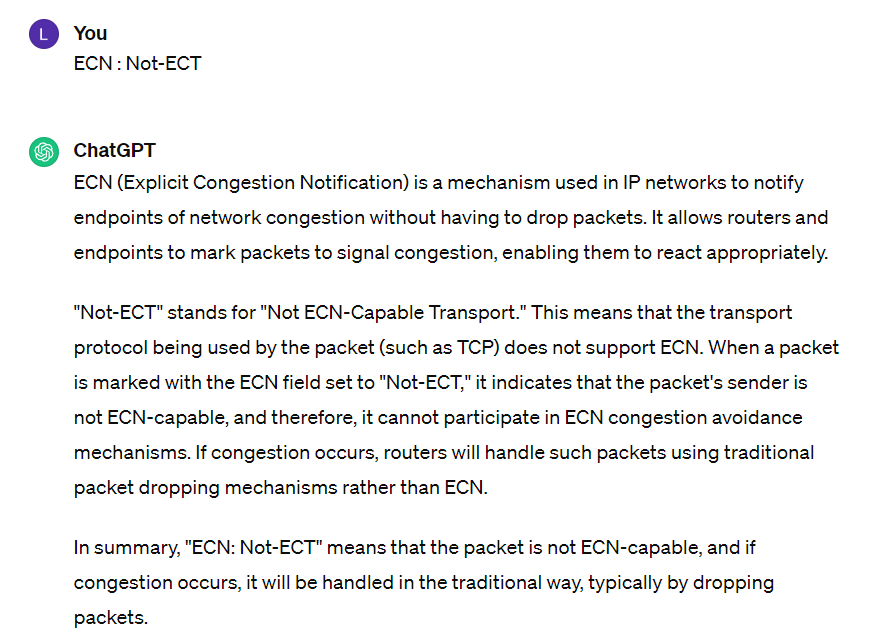

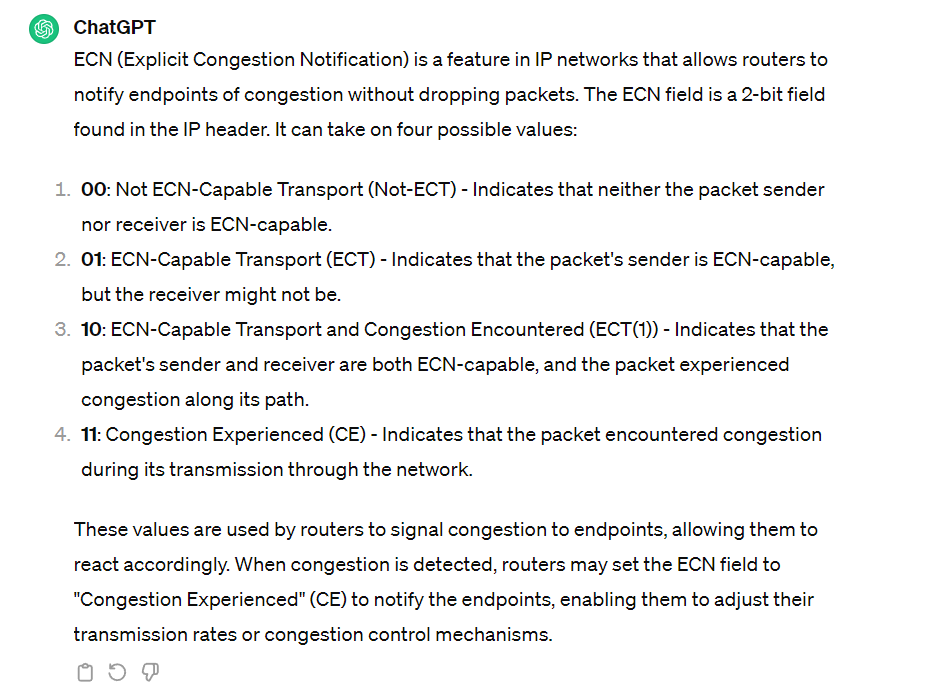

ECN에 대한 chatgpt의 설명



ECN(명시적 혼잡 알림)은 IP 네트워크안에 있는 endpoint(네트워크에 연결되는 모든 장치)에서 사용된다. 현재 통신 상태가 좋지 않아 정체가 되었다면 CE(Congestion Experienced)를 보내서 혼잡제어를 하는 역할을 하게 된다. 이런 식으로 IP 패킷에는 시시각각 변화하는 네트워크 환경을 고려한 정보들이 있다.



Total length(총 길이) : IP 패킷의 크기이며 bytes로 표시함. 최소 크기는 20bytes 최대 크기는 65,535bytes이다. 하지만 실재로는 Router의 MTU(Maximum Transmission Unit)에 제한을 받는데 표준 이더넷은 1500bytes라서 IP 단편화(IP Fragmentation)과정을 거친다.



https://itwiki.kr/w/IP_%EB%8B%A8%ED%8E%B8%ED%99%94

IT위키

https://www.cloudflare.com/ko-kr/learning/network-layer/what-is-mtu/



Identification(인증) : 패킷이라는 용어가 일반적으로 사용되는 것이고 IP datagram은 IP 패킷을 좀 더 명확하게 하는 용어이다. 이러한 IP datagram이 조각화(단편화)가 된다. 이 때 원본 IP datagram에 할당된 고유번호가 identification이다.



Flags : IP datagram에서 단편화를 하는 과정에서 나눠진 패킷들을 제어하거나 식별하는데 사용된다.

Flagment offset : 단편화한 패킷들의 오프셋이다.

offset : 오프셋은 다양한 의미로 사용된다.

Flags : 0x2, Don't fragment

https://datatracker.ietf.org/doc/html/rfc791

RFC 791: Internet Protocol

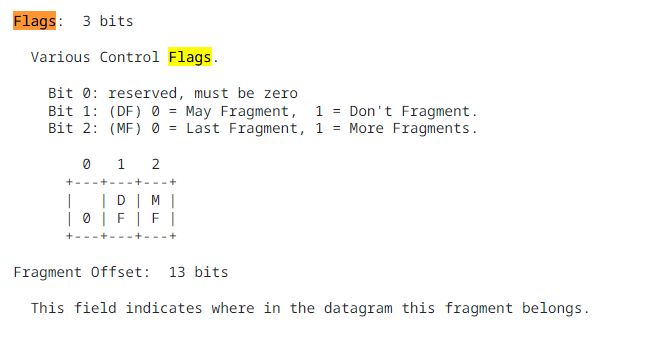

Flags에는 3가지 값이 있다.



0x2는 16진수로 표현된 값이다. 그래서  flags: 0x2는 flags : 2 라는 의미이다.



더블 클릭하면 무슨 값으로 flags가 설정되었는지 확인할 수 있다. Don't fragment로 set 되어있다. 즉, 패킷을 나누지 말라는 말이다.

이러한 flags는 ping, traceroute의 명령어를 사용하는데 도움을 준다. 이러한 방식을 Path MTU Discovery(PMTUD)를 사용한다고 표현하기도 하며 여기서 PMTUD는 두 IP 호스트 사이의 경로에서 MTU의 크기를 결정하기 위해 사용되는 기술이다. 즉, ping, traceroute와 같은 명령어는 PMTUD를 진단하기 위해 구현한 것이라고도 할 수 있다.



https://www.cisco.com/c/en/us/support/docs/ip/generic-routing-encapsulation-gre/25885-pmtud-ipfrag.html

Resolve IPv4 Fragmentation, MTU, MSS, and PMTUD Issues with GRE and IPsec







Header checksum : 헤더의 손상을 감지하기 위해 사용되는 데이터이다.



https://blog.naver.com/barcel/221222325295

IP Header Checksum[헤더 체크섬]

https://en.wikipedia.org/wiki/Checksum

Checksum - Wikipedia

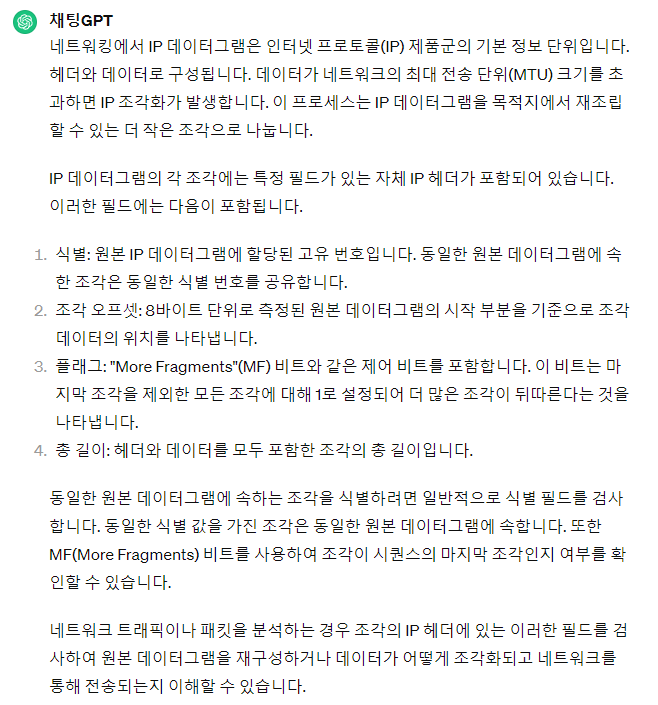

IP 단편화 과정

array 자료구조에서 인덱스를 의미한다. 엑셀로 예를들면 row와 column을 구성한 이후에 고유번호인 Key를 따로 작성하여 index와 같은 의미로 사용하는 것과 비슷하다.





---

그외 다른 링크들 및 RFC 문서에 대한 내용



Wireshark · Display Filter Reference: Internet Protocol Version 4

wireshark에서 필터링을 이용하여 원하는 패킷의 내용을 찾아볼 수 있다. cmd 명령어를 조합해서 쓰는 것과 비슷하고 찾는 것 자체는 그렇게 어렵지는 않지만 굉장히 많은 프로토콜들이 있고 프로토콜의 구조가 복잡하기 때문에 유의미한 패킷을 찾아 내는 것이 중요할 것 같다.



https://www.ietf.org/

Home

IETF(국제인터넷표준화기구) 홈페이지

https://www.ietf.org/blog/how-read-rfc/

How to Read an RFC

RFC 문서 개요

https://www.rfc-editor.org/search/rfc_search_detail.php?rfc=rfc+4&pubstatus%5B%5D=Any&pub_date_type=any

RFC Search Detail

RFC의 수많은 문서들 현재까지 9000개가 넘는 문서들이 존재한다. 재밌는 문서가 있을 수도 있다.

https://datatracker.ietf.org/doc/rfc5234/

RFC 5234: Augmented BNF for Syntax Specifications: ABNF

제대로 번역이 안된다... 9000개가 넘는 RFC 문서 언제 읽을까

https://80000coding.oopy.io/27733d13-5f80-42d0-a393-8107dda2eadd

RFC 5234, RFC 7405 요약 정리

https://codingdreamtree.tistory.com/45

RFC 문서

---

이렇게 와이어샤크로 IPv4 패킷을 중점적으로 알아봤고 IP 패킷은 MTU에 따라서 어쩔 수 없이 패킷이 쪼개지는 단편화 과정을 거친다는 것을 알 수 있었다. 그리고 단편화 이후에 재조립 과정이 있다. 이러한 과정속에서 데이터는 합쳐지고 보내지고 쪼개지는 것을 반복한다.

국제 인터넷 표준화 기구에 방대한 RFC 문서들이 있는데 너무 오래되거나 자신의 상황에 따라 필요가 없는 문서도 많다. 외울 수 없기 때문에 Chatgpt로 요약을 해서 읽어보거나 중요한 RFC 문서만 검색하여 알아두면 좋을 것 같다.

의미는 비슷한데 쓰이는 용어가 달라서 헷갈리는 경우가 있다. 예를들어 offset이 사실 index와 같은 의미인데 index라고 하면 array의 index 값을 의미할 수도 있지만 db에 따라서 key 값이나 panel과 같은 3d dataframe 구조도 있다.
x,y,z로 3차원을 정보를 표현하듯이 데이터 베이스 또한 그렇게 만들 수 있다.
